쿠버네티스 helm - [Kubernetes, k8s]

helm

helm은 apt, yum, pip와 비슷하게 플랫폼의 패키지를 관리하는 쿠버네티스 패키지 매니저입니다.  helm 패키지는 YAML 형식으로 구성되어 있는 chart를 사용합니다.

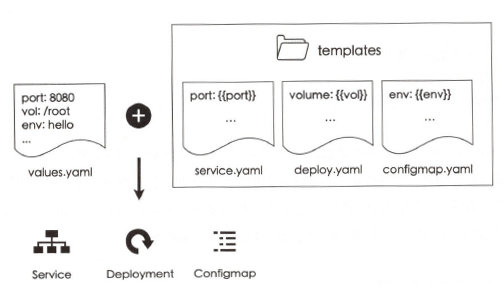

helm chart 구조

쿠버네티스틑 helm을 이용하여 프로세스(Pod), 네트워크(Service), 저장소(PersistentVolume) 등 어플리케이션에 필요한 모든 자원들을 외부에서 가져올 수 있습니다.

• values.yaml : 사용자가 원하는 값을 설정하는 파일입니다.
• templates/ 디렉토리 : 설치할 리소스 파일들이 존재하는 디렉토리입니다. 디렉토리 안에는 Deployment, Service 같은 쿠버네티스 리소스가 YAML 파일 형태로 저장되어 있으며 각 파일의 설정값은 비워져 있고(placeholder) values.yaml 설정값들로 채워집니다.

helm 설치

curl https://raw.githubusercontent.com/helm/helm/master/scripts/get-helm-3 | bash -s -- --version v3.2.2

chart 생성

다음 명령어를 통해서 chart를 생성할 수 있습니다.

helm create <CHART_NAME>

helm create mychart
#Creating mychart

ls mychart
#Chart.yaml  charts  templates  values.yaml

• Chart.yaml : chart 이름, 버전 정보와 같은 chart의 전반적인 정보를 담고 있습니다.
• charts : chart 속에 또 다른 여러 chart들을 넣을 수 있습니다. [기본적으로 비어있습니다.]
• templates/ : chart의 뼈대가 되는 쿠버테니스 리소스가 들어있는 디렉토리입니다.
• values.yaml : 사용자가 지정한 설정값을 가진 YAML 파일 입니다.

 서비스 포트를 수정해서 실행해 보겠습니다.

ls mychart/templates
#NOTES.txt  _helpers.tpl  deployment.yaml  hpa.yaml  ingress.yaml  service.yaml  serviceaccount.yaml  tests

#cat ./mychart/templates/service.yaml
apiVersion: v1
kind: Service
metadata:
  name: {{ include "mychart.fullname" . }}
  labels:
    {{- include "mychart.labels" . | nindent 4 }}
spec:
  type: {{ .Values.service.type }}
  ports:
    - port: {{ .Values.service.port }}
      targetPort: http
      protocol: TCP
      name: http
  selector:
    {{- include "mychart.selectorLabels" . | nindent 4 }}

values.yaml 파일의 service.type과 service.port를 다음과 같이 변경합니다.

#cat ./mychart/values.yaml
replicaCount: 1

image:
  repository: nginx
  pullPolicy: IfNotPresent
  # Overrides the image tag whose default is the chart version.
  tag: ""

imagePullSecrets: []
nameOverride: ""
fullnameOverride: ""

...
service:
  type: LoadBalancer # 기존 ClusterIP
  port: 8080 # 기존 80
...

chart 설치

chart는 다음과 같은 명령어 형태를 통해 설치가 가능합니다.

helm은 다른 패키지 매니저와 다르게 모든 라이브러리 종속성이 컨테이너 안에서 해결되기 때문에 helm에서 실제 사용할 프로세스만 생성됩니다.

helm install <CHART_NAME> <CHART_PATH>

helm install foo ./mychart
#NAME: foo
#LAST DEPLOYED: Sun Aug  8 02:11:03 2021
#NAMESPACE: default
#STATUS: deployed
#REVISION: 1
#NOTES:
#1. Get the application URL by running these commands:
#     NOTE: It may take a few minutes for the LoadBalancer IP to be available.
#           You can watch the status of by running 'kubectl get --namespace default svc -w foo-mychart'
#  export SERVICE_IP=$(kubectl get svc --namespace default foo-mychart --template "{{ range (index .status.loadBalancer.ingress 0) }}{{.}}{{ end }}")
#  echo http://$SERVICE_IP:8080

kubectl get svc
#NAME          TYPE           CLUSTER-IP     EXTERNAL-IP   PORT(S)          AGE
#kubernetes    ClusterIP      10.43.0.1      <none>        443/TCP          16d
#foo-mychart   LoadBalancer   10.43.216.54   172.31.1.47   8080:32443/TCP   46s

chart 리시트 조회

다음 명령어로 통해 helm chart 리스트를 조회할 수 있습니다. 이때 -n(namespace) 옵션을 이용하여 조회할 수도 있습니다.

helm list
helm list -n <NAMESPACE>

chart 랜더링

실제 설치가 되는것이 아닌 values.yaml 파일과 templates 디렉토리 안의 파일들이 합쳐진 YAML 결과를 확인할 때 사용하는 방법입니다. helm은 이 방법을 rendering한다고 표현하며 kubectl의 --dry-run 옵션과 유사합니다.

helm template <CHART_PATH>

template 결과물을 보면 이전의 리소스 YAML과 크게 다르지 않습니다.

helm template foo ./mychart > foo-output.yaml
cat foo-output.yaml

#apiVersion: v1
#kind: ServiceAccount
#metadata:
#  name: foo-mychart
#  labels:
#    helm.sh/chart: mychart-0.1.0
#    app.kubernetes.io/name: mychart
#    app.kubernetes.io/instance: foo
#    app.kubernetes.io/version: "1.16.0"
#    app.kubernetes.io/managed-by: Helm
...
#spec:
#  containers:
#    - name: wget
#      image: busybox
#      command: ['wget']
#      args: ['foo-mychart:8080']
...

chart 업그레이드

이미 설치한 chart에 대해 values.yaml 값을 수정하여 업데이트할 수 있습니다.

helm upgrade <CHART_NAME> <CHART_PATH>

service 타입을 변경해서 업데이트를 하는 방법입니다.

sudo vim ./mychart/values.yaml

...
#service:
#  type: NodePort # 기존 LoadBalancer
#  port: 8080
...

helm upgrade foo ./mychart
#Release "foo" has been upgraded. Happy Helming!
#NAME: foo
#LAST DEPLOYED: Sun Aug  8 02:27:35 2021
#NAMESPACE: default
#STATUS: deployed
#REVISION: 2
#NOTES:
#1. Get the application URL by running these commands:
#  export NODE_PORT=$(kubectl get --namespace default -o jsonpath="{.spec.ports[0].nodePort}" services foo-mychart)
#  export NODE_IP=$(kubectl get nodes --namespace default -o jsonpath="{.items[0].status.addresses[0].address}")
#  echo http://$NODE_IP:$NODE_PORT

kubectl get svc
#NAME          TYPE        CLUSTER-IP     EXTERNAL-IP   PORT(S)          AGE
#kubernetes    ClusterIP   10.43.0.1      <none>        443/TCP          16d
#foo-mychart   NodePort    10.43.216.54   <none>        8080:32443/TCP   17m

chart를 업그레이드 하면 다음과 같이 REVISION이 놀라갑니다.

helm list
#NAME    NAMESPACE       REVISION        UPDATED                                 STATUS          CHART           APP VERSION
#foo     default         2               2021-08-08 02:27:35.574862779 +0000 UTC deployed        mychart-0.1.0   1.16.0

chart 배포상태 확인

chart 배포상태는 다음 명령어를 사용해서 확인할 수 있습니다.

helm status <CHART_NAME>

helm status foo
#NAME: foo
#LAST DEPLOYED: Sun Aug  8 02:27:35 2021
#NAMESPACE: default
#STATUS: deployed
#REVISION: 2
#NOTES:
#1. Get the application URL by running these commands:
#  export NODE_PORT=$(kubectl get --namespace default -o jsonpath="{.spec.ports[0].nodePort}" services foo-mychart)
#  export NODE_IP=$(kubectl get nodes --namespace default -o jsonpath="{.items[0].status.addresses[0].address}")
#  echo http://$NODE_IP:$NODE_PORT

chart 삭제

다음 명령어를 사용해서 helm chart를 삭제할 수 있습니다.

helm delete <CHART_NAME>

helm delete foo
#release "foo" uninstalled

helm list
#NAME    NAMESPACE       REVISION        UPDATED STATUS  CHART   APP VERSION

원격 Repository

helm은 chart 원격 저장소인 Repository가 존재합니다. Repository는 chart를 한 곳에 묶어서 보관해놓은 저장소 입니다.

Helm 공식 저장소
Helm Repository 문서

Artifact Hub

차트 저장소 가이드

Repository추가

다음 명령어를 통해 Repository를 추가할 수 있습니다.

helm repo add <NAME> <URL>

helm repo add stable https://charts.helm.sh/stable
#"stable" has been added to your repositories

Repository업데이트

추가한 Repository의 인덱스 정보를 최신으로 업데이트합니다.

helm repo update

helm repo update
#Hang tight while we grab the latest from your chart repositories...
#...Successfully got an update from the "stable" chart repository
#Update Complete. ⎈ Happy Helming!⎈

Repository 조회

helm repo list

helm repo list
#NAME    URL
#stable  https://charts.helm.sh/stable

Repository내 Chart 조회

helm search repo <REPOSITORY_NAME> <FLAGS>

helm search repo stable
#NAME                                    CHART VERSION   APP VERSION             DESCRIPTION
#stable/acs-engine-autoscaler            2.2.2           2.1.1                   DEPRECATED Scales worker nodes within agent pools
#stable/aerospike                        0.3.5           v4.5.0.5                DEPRECATED A Helm chart for Aerospike in Kubern...
#stable/airflow                          7.13.3          1.10.12                 DEPRECATED - please use: https://github.com/air...
#stable/ambassador                       5.3.2           0.86.1                  DEPRECATED A Helm chart for Datawire Ambassador
#stable/anchore-engine                   1.7.0           0.7.3                   Anchore container analysis and policy evaluatio...
#stable/apm-server                       2.1.7           7.0.0                   DEPRECATED The server receives data from the El...
#stable/ark                              4.2.2           0.10.2                  DEPRECATED A Helm chart for ark

외부 Chart 설치 (WordPress)

chart install

원격 Repository인 stable Repository의 WordPress chart를 설치해보겠습니다.

helm install wp stable/wordpress \
--version 9.0.3 \
--set service.port=8080
--namespace default

• --version : chart의 버전을 지정합니다. Chart.yaml의 version 정보를 참조합니다.
• --set : values.yaml 값을 동적으로 설정할 수 있습니다.
• --namespace : chart가 설치될 네이스페이스를 지정합니다.

chart fetch

Repository의 chart를 원격에서 바로 설치가 가능하지만 로컬 디렉토리로 다운로드해서 사용할 수 있습니다.

helm fetch --untar stable/wordpress --version 9.0.3

• --untar 옵션 : 폴더에 압축이 풀어진 상태로 저장합니다.
